压缩空气管网压降计算

本工具将帮助用户快速计算压降

说明:

1. 压缩空气在流经管路时会产生压力损失(即压降),主要是管道摩擦力损失,还包括流经弯管,变径,三通阀门等处会产生节流效应和压力损失。

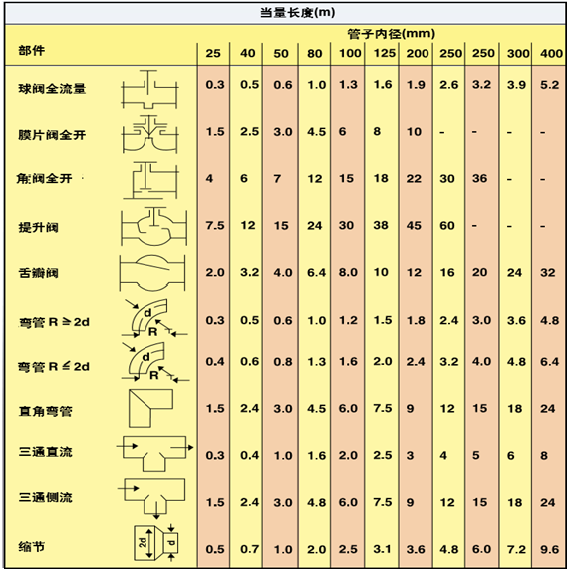

2. 管道当量长度指的是:管道的直管段长度加上阀门、弯管、连接等元件的等效长度。常用元件的等效长度见下图所示。

3. 将不同管径的不同管道元件对管道损失的影响可以换算成管道的当量长度(米)。

4. 这里的流量指的是管道中的等效于压缩机吸入状态下的流量(大多数空压机铭牌上的流量就是吸入状态流量)

m3/min
mm
m
Barg
BarA
