离心机对中快手

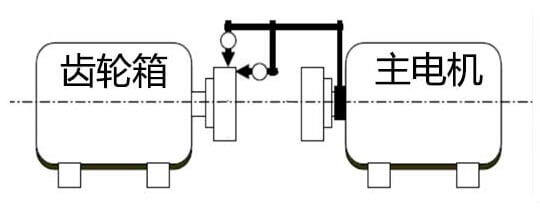

本工具的计算是基于“外圈+端平面”的方法来进行对中的(2块百分表或千分表分别测量外圆和端面)
    说明:
  • 检查电机主轴上的“磁力线”位置在正确的位置上

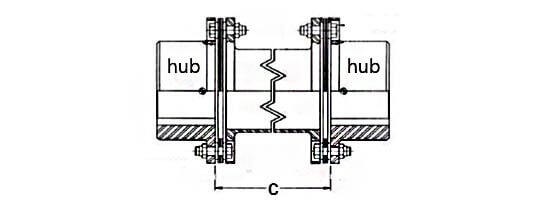

  • 在开始对中之前,请调整电机位置,确保"C" (即齿轮箱主轴端面和主电机主轴端面距离)在允许的公差范围内, 对于ZH离心机而言,根据不同的机型,典型数据 C= 8 / 12 / 15 英寸 (即203.2 / / 304.8 / 381 mm)
  • 对中要求在“冷态”条件下进行。(参考温度 = 20 ℃)
本工具操作步骤指导:

1. 根据要求,测量相关参数

2. 将测量的数据填入第一步相应输入框

3. 均匀且缓慢的盘动主电机主轴,记录齿轮箱侧主轴的外圆和端面的表针读数(开始前请保持齿轮箱主轴联轴器法兰外圆和端面的清洁)

4. 将记录的数据填入第二步中的相应输入框

5. 点击按钮 "查看检测结果" 来查看当前对中结果和本工具推荐的下一步调整措施

6. 按照推荐的措施进行调整.

7.回到3,根据操作指导反复检查和调整,直到水平和垂直2个方向的偏差都在允许的误差范围内.

第一步 : 测量以下相关参数


mm
mm
mm

第二步: 均匀且缓慢的盘动主电机主轴,记录齿轮箱侧主轴的外圆和端面的表针读数(百分表或千分表)


丝(0.01mm)
丝(0.01mm)
丝(0.01mm)
丝(0.01mm)
丝(0.01mm)
丝(0.01mm)

垂直方向结果:


  • 描述
    • 电机主轴高于齿轮箱主轴, e = 丝(0.01mm)
      注:如果结果为负值,表示主电机低于齿轮箱 设备厂家一般要求主电机主轴水平高度等同于或略高于齿轮箱主轴水平高度(具体数据来自设备厂家要求或说明书) 对于ZH离心机而言,要求这个高度e=0±5 "丝"。
    • 2个端面(平面)的夹角(夹角开口向上),α= °(×0.001)
      注:如果结果为负值,表示2个端面(平面)的夹角开口向下
  • 推荐调整措施
    • 在主电机驱动端地脚增加垫片,垫片厚度为:mm
      注:如果结果为负值,表示要从地脚中抽出垫片
    • 在主电机非驱动端地脚增加垫片,垫片厚度为:mm
      注:如果结果为负值,表示要从地脚中抽出垫片

水平方向结果:


  • 描述
    • 主电机在齿轮箱左侧,e = 丝(0.01mm)
      注:如果结果为负值,表示主电机在齿轮箱的右侧。
    • 2个端面(平面)的夹角(夹角开口向左侧),α= °(×0.001)
      注:如果结果为负值,表示2个端面(平面)的夹角开口向右侧)。
  • 推荐调整措施
    • 将主电机的驱动端向左推动,推动距离为:mm
      注:如果结果为负值,表示需要将主电机的驱动端向右推动。
    • 将主电机的非驱动端向左推动,推动距离为:mm
      注:如果结果为负值,表示需要将主电机的非驱动端向右推动。
